ЭКГ расшифровка у детей: 4 важных показания, норма и отклонения

Лечение аритмии сердца у детей

После завершения обследования врач изучает результаты диагностических процедур и устанавливает диагноз. Только после этого специалист разрабатывает индивидуальный план терапии с учетом типа и степени развития болезни, ее продолжительности, наличия или отсутствия сопутствующих патологий, причины развития аритмии, возраста и общего самочувствия пациента, а также многих других факторов.

Комплексное лечение аритмии у детей предусматривает прием препаратов разного спектра действия: сосудистых, нейрометаболических, антиаритмических. Применяются также антиоксиданты и стабилизаторы клеточных мембран. Вид медикаментов, дозировку и продолжительность приема врач определяет индивидуально.

Помимо лекарственной терапии, назначаются также профилактические меры. Родители получают рекомендации, которые помогут ускорить выздоровление и стабилизацию сердечно-сосудистой системы ребенка:

Особый случай

Среди противопоказаний к проведению нагрузочных проб отсутствует депрессия сегмента ST и отрицательный зубец Т (имеются в виду отведения, где зубец Т облигатно положительный)

В то же время к назначению нагрузочной пробы у таких пациентов необходимо подходить с осторожностью, а специалистам функциональной диагностики учитывать некоторые особенности при проведении исследования и оценке его результатов.. Диагностический алгоритм у пациентов с исходной депрессией сегмента ST и отрицательным зубцом Т должен включать проведение фармакологических проб с обзиданом и хлористым калием

Положительный результат пробы (подтягивание сегмента ST и инверсия зубца Т из отрицательного в положительный) расценивается как признак, отвергающий диагноз поражения коронарных артерий. Полезно также провести активную ортостатическую пробу — регистрацию ЭКГ в положении лежа и стоя, в ряде случаев депрессия ST исчезает, сегмент подтягивается к изолинии. Такая динамика ЭКГ ставит диагноз коронарной патологии под сомнение. При гипервентиляции (не менее 20 глубоких и частых дыхательных движений) положительная проба заключается в нормализации показателей ЭКГ. Положительную пробу с гипервентиляцией обусловливают симпато-адреналовые механизмы, диагноз ИБС в этом случае можно исключить.

Диагностический алгоритм у пациентов с исходной депрессией сегмента ST и отрицательным зубцом Т должен включать проведение фармакологических проб с обзиданом и хлористым калием. Положительный результат пробы (подтягивание сегмента ST и инверсия зубца Т из отрицательного в положительный) расценивается как признак, отвергающий диагноз поражения коронарных артерий. Полезно также провести активную ортостатическую пробу — регистрацию ЭКГ в положении лежа и стоя, в ряде случаев депрессия ST исчезает, сегмент подтягивается к изолинии. Такая динамика ЭКГ ставит диагноз коронарной патологии под сомнение. При гипервентиляции (не менее 20 глубоких и частых дыхательных движений) положительная проба заключается в нормализации показателей ЭКГ. Положительную пробу с гипервентиляцией обусловливают симпато-адреналовые механизмы, диагноз ИБС в этом случае можно исключить.

Проба с физической нагрузкой у пациентов с исходно измененной ЭКГ (депрессия ST и инверсия Т) проводится с сугубой осторожностью. Если при минимальных нагрузках (25 и 50 вт) с увеличением ЧСС сегмент ST возвращается к изолинии, то такую динамику ЭКГ следует расценивать как признак отрицательной пробы, отвергающей поражение коронарных артерий у пациента.

А что такое фонокардиография?

ФКГ или фонокардиографический метод исследования позволяет звуковую симптоматику сердца изобразить графически, объективизировать ее и правильно соотнести тоны и шумы (их формы и продолжительность) с фазами сердечного цикла. Кроме того, фонография помогает в определении некоторых временных интервалов, например, Q – I тон, тон открытия митрального клапана – II тон и т.п. При ФКГ синхронно записывается и электрокардиограмма (обязательное условие).

Метод фонокардиографии несложный, современные аппараты позволяют выделять высоко- и низкочастотные компоненты звуков и представлять их наиболее удобными для восприятия исследователя (сопоставим с аускультацией). Но в улавливании патологического шума ФКГ не превосходит аускультативный метод, поскольку не обладает большей чувствительностью, поэтому врача с фонендоскопом все-таки не заменяет.

Назначается фонокардиография в случаях, когда необходимо уточнить происхождение шумов в сердце или диагноз клапанных пороков сердца, определить показания к оперативному вмешательству при пороках сердца, а также, если после инфаркта миокарда появляется необычная аускультативная симптоматика.

В динамическом исследовании с применением ФКГ нуждаются в случае активного ревмокардита, чтобы выяснить закономерность формирования пороков сердца, и при инфекционном эндокардите.

Расшифровка ЭКГ

Впервые метод кардиографии был применён ещё в начале 19 -го века. В это время учёные выясняли, что сердечные импульсы возможно зафиксировать на бумагу при помощи тогда ещё изобретённого кардиографа. Но этот процесс занимал слишком много времени.

Нормальные показатели у детей

Электрокардиограмма представляет собой линейную графическую форму, выражает показатели величины зубцов и длительность фаз сердечного цикла. ЭКГ расшифровка требует тщательного анализа всех величин.

Ритм сердца — это одна из самых важных составных в работе сердца.

Главная мышца организма работает без перерыва и создаёт синусовый ритм. Этот ритм обусловлен биением сердца через равные доли времени — секунды. При нарушениях ритма сердца возникает аритмия.

Проводимость — способность сердца проводить импульсы от синусового узла до миокарда. Сердце окутано нервными волокнами, которые и подают электрические импульсы.

Зубцы, сегменты ЭКГ

Фото: https://pixabay.com/illustrations/heartbeat-pulse-healthcare-medicine-163709/ Как мы уже выяснили ЭКГ — это линейная прямая, на которой отображаются показатели работы сердца. На этой линии мы видим «холмики», которые называются зубцами. Их всего пять и обозначаются они латинскими буквами – P, q, r, s, t. Первый зубец, возвышающийся над линией, – это зубец Р. Он отражает начала работы предсердий.

Деполяризация сердца – это процесс, который отражает возбуждение или активацию сердечной мышцы. Реполяризация — процесс расслабление сердечной мышцы.

Таким образом, зубец Р отображает процесс деполяризации правого и левого предсердия.

Следующий зубец Q. Он нам говорит о возбуждении средней части межжелудочковой перегородки. Участок от зубца Р до Q называется сегментом. Сегмент отображает распространение возбуждения по нервным волокнам сердца.

Зубец R — деполяризация стенок левого и правого желудочков.

Зубец S — возбуждение желудочков и межжелудочковой перегородки.

Сегмент ST — это время полного охвата возбуждения миокарда желудочков.

Зубец Т характеризует реполяризацию миокарда желудочков.

Плёнка ЭКГ в каждом отведении должна иметь хотя бы 4 сердечных комплекса.

https://youtube.com/watch?v=NFUyw1Vc2CY

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада – это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т – положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т – отрицательный и острый.

Перикардит – это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит – это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS – Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме – депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия – сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда – острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проводится ЭКГ

Процедура ЭКГ представляет собой диагностический метод, во время которого к телу пациента крепят специальные датчики. С их помощью регистрируются электрические потенциалы, возникающие во время работы сердца. Импульсы проходят от датчиков в электрокардиограф, который преобразовывает эти сигналы в графическую запись в виде колебаний на специальной бумаге. Полученный результат исследования – это кардиограмма.

Детское ЭКГ чаще используется с целью профилактики врожденных пороков еще в роддоме и в первый год жизни. В более старшем возрасте исследование назначается пациентам при обнаружении у них симптомов, указывающих на возможные проблемы с сердцем.

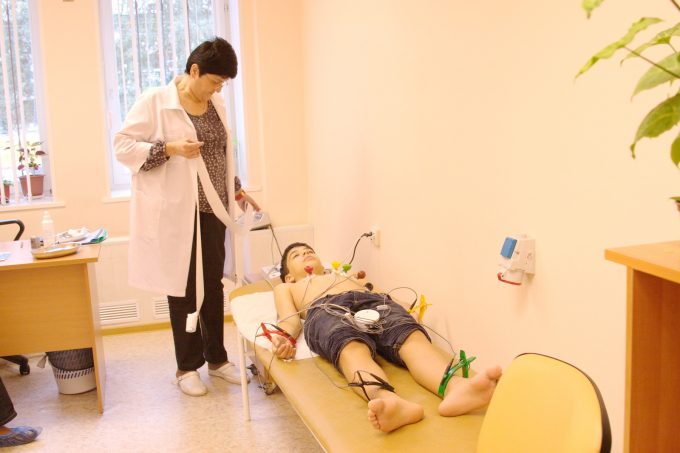

Во время процедуры малыша раздевают до нижнего белья, укладывают в горизонтальное положение. В этот период допускается нахождение матери с ребенком. Датчики крепят на запястья, ножки и от 5 до 8 отведений на грудной клетке. Вся процедура занимает от 5 до 15 минут.

Определение толерантности к физической нагрузке

Толерантность к физической нагрузке — это важный показатель у больных ИБС, в частности, после перенесенного инфаркта миокарда, стентирования коронарных сосудов, операции аортокоронарного шунтирования. Толерантность к физической нагрузке позволяет оценить эффективность проводимого лечения и реабилитационных мероприятий.

Для определения толерантности используется, как правило, методика ступенчато возрастающих нагрузок на велоэргометре с шагом 25–30 вт, длительность каждой ступени нагрузки не менее 3 минут (время, за которое развивается состояние steady state, — стабильный уровень потребления кислорода миокардом). При выполнении пробы на тредмиле мощность нагрузки задается скоростью движения ленты и углом ее наклона к горизонту, оценка толерантности осуществляется в единицах МЕТ.

Следует отметить, что количество ступеней нагрузки должно быть не более четырех, физическая детренированность, усталость, другие экстракардиальные причины ограничивают физическую работоспособность и повлияют на оценку результатов. Пробу не следует проводить излишне долго. Критериями прекращения пробы служат общепринятые клинические и электрокардиографические критерии (возникновение ангинозного приступа, динамика сегмента ST и зубца Т на ЭКГ, достижение субмаксимальной ЧСС). Мощность физической нагрузки, соответствующая толерантности, или величина МЕТ определяется по предыдущей выполненной ступени нагрузки. Так, если тест прекращен при выполнении нагрузки 100 вт, толерантность определяется как 75 вт. Если субмаксимальная ЧСС была достигнута при нагрузке 8 МЕТ, а предыдущая ступень тредмила была 6 МЕТ — толерантность определяется как 6 МЕТ.

Таблица 1.

Соответствие МЕТ основным видам деятельности

МЕТ	Виды деятельности
1	Отдых
2	Ходьба по ровной местности в спокойном темпе
4	Быстрая ходьба
7	Прием душа
10	Подъем по лестнице до 5-го этажа в среднем темпе (без остановок)
13	Выполнение физической работы средней интенсивности (вскапывание огорода)
18	Занятия спортом

Практическое значение имеет соотношение МЕТ различным видам деятельности, приведенным в таблице.

Клиницист (кардиолог или терапевт), должен знать показания и противопоказания к проведению пробы с физической нагрузкой, должен четко сформулировать задачу перед врачом функциональной диагностики, знать основные методические принципы проведения нагрузочных тестов, чтобы адекватно и критично оценить их результаты и практическое значение.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

Стандартные отведения:

I – первое;
II – второе;
Ш – третье;
AVL (аналог первого);
AVF (аналог третьего);
AVR (зеркальное отображение всех отведений).

Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

https://youtube.com/watch?v=videoseries

Синусовый ритм и тахикардия

Снова напомним, что соответствует синусовый ритм с частотой 60 – 90 в минуту. Но что делать, если параметр выходит за установленные границы при сохранении своей «синусовости»? Известно, что такие колебания не всегда говорят о патологии, поэтому преждевременно паниковать не нужно.

Ускоренный синусовый ритм сердца (синусовая тахикардия), который не является показателем патологии, фиксируется при:

Эмоциональных переживаниях, стрессе, испуге;
Сильной физической нагрузке — в спортзале, при тяжелом физическом труде и т. д.;
После слишком обильной еды, употребления крепкого кофе или чая.

Такая физиологическая тахикардия отражается на данных ЭКГ:

Уменьшается длина промежутка между зубцами Р, интервала RR, продолжительность которых при соответствующих подсчетах позволяет определить точную цифру ЧСС;
Зубец Р сохраняется на своем нормальном месте — перед желудочковым комплексом, который, в свою очередь, имеет правильную конфигурацию;
Частота сокращений сердца по результатам подсчетов превышает 90-100 в минуту.

Тахикардия при сохраненном синусовом ритме в физиологических условиях направлена на обеспечение кровью тканей, который по разным причинам стали больше в ней нуждаться — занятия спортом, пробежка, например. Ее нельзя считать нарушением, а за короткий промежуток времени сердце само восстанавливает синусовый ритм нормальной частоты.

Если при отсутствии каких-либо болезней обследуемый сталкивается с тахикардией при синусовом ритме на кардиограмме, следует сразу же вспомнить, как проходило исследование — не волновался ли он, не мчался ли в кабинет кардиографии сломя голову, а может, покурил на лестнице поликлиники как раз перед снятием ЭКГ.

Как расшифровать кардиограмму

Самостоятельно прочитать ЭКГ можно с учетом следующих знаний:

Возраст и половая принадлежность.
Клетки на бумаге состоят из горизонтальных и вертикальных линий с крупными и мелкими ячейками. Горизонтальные — отвечают за периодичность (время), вертикальные — это вольтаж. Большой квадрат равен 25 маленьким, каждая сторона которого — это 1 мм и 0,04 секунды. Большому квадрату соответствует значение 5 мм и 0,2 секунды, а 1 см вертикальной линии — это 1 мВ напряжения.
Анатомическую ось сердца можно определить с помощью вектора направления зубцов Q, R, S. В норме импульс должен проводиться через желудочки влево и вниз под углом 30-70º.
Чтение зубцов зависит от вектора распределения волны возбуждения на оси. Амплитуда отличается в разных отведениях, а часть рисунка может отсутствовать. Направление вверх от изолинии считается положительным, вниз — отрицательным.
Электрические оси отведений Ι, ΙΙ, ΙΙΙ имеют разное расположение по отношению к оси сердца, отображаясь соответственно с различной амплитудой. Отведения AVR, AVF и AVL показывают отличие потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и направо, поэтому бо́льшая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца (ЭОС), поэтому в сумме QRS-комплекс близок к нулю.

Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на картинке, могут свидетельствовать о следующем:

мышечный тремор (мелкие колебания с разной амплитудой);
озноб;
плохой контакт кожи и электрода;
неисправность одного или нескольких проводов;
помехи бытовых электроприборов.

Регистрация сердечных импульсов происходит с помощью электродов, которые соединяют электрокардиограф с конечностями человека и грудной клеткой.

Пути, по которым следуют разряды (отведения), имеют такие обозначения:

Ι;
ΙΙ;
ΙΙΙ;
AVL (аналог первого);
AVF (аналог третьего);
AVR (отображение отведений зеркальное).

Обозначения грудных отведений:

Зубцы, сегменты и интервалы

Интерпретировать самостоятельно значение показателей можно с помощью норм ЭКГ для каждого из них:

Зубец Р. Должен иметь положительное значение в отведениях Ι-ΙΙ и быть двухфазным в V1.
PQ-интервал. Равен сумме времени сокращения сердечных предсердий и их проведения через AV узел.
Зубец Q. Должен идти перед R и иметь отрицательное значение. В отделениях Ι, AVL, V5 и V6 он может присутствовать при длине не более 2 мм. Его наличие в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
QRS-комплекс. Рассчитывается по клеточкам: нормальная ширина — это 2-2,5 клетки, интервал — 5, амплитуда в грудном отделе — 10 маленьких квадратиков.
Сегмент S-T. Для определения значения нужно посчитать количество клеток от точки J. В норме их — 1,5 (60 мсек).
Зубец Т. Должен совпадать с направлением QRS. Имеет отрицательное значение в отведениях: ΙΙΙ, AVL, V1 и стандартное положительное — Ι, ΙΙ, V3-V6.
Зубец U. Если этот показатель отображается на бумаге, он может возникать в непосредственной близости к зубцу Т и сливаться с ним. Высота его составляет 10% от Т в отделениях V2-V3 и свидетельствует о наличии брадикардии.

Как подсчитать частоту сокращений сердца

Схема расчета сердечного ритма выглядит так:

Определить высокие зубцы R на изображение ЭКГ.
Найти большие квадраты между вершинами R — это частота сердечных сокращений.
Рассчитать по формуле: ЧСС=300/количество квадратов.

Например, между вершинами находится 5 квадратов. ЧСС=300/5=60 уд/мин.

Фотогалерея

Обозначения для расшифровки исследования

На рисунке изображен нормальный синусовый ритм сердца

Мерцательная аритмия

Метод определения ЧСС

На фото диагностика ишемической болезни сердца

Инфаркт миокарда на электрокардиограмме

Как подготовить ребенка к ЭКГ?

Подготовка ребенка к снятию ЭКГ

Расшифровка ЭКГ — это прерогатива медработников. А о том, как подготовить ребёнка к снятию ЭКГ, должен знать любой родитель. Вот нехитрые правила:

Ребенок должен быть спокоен! Это обязательное условие для снятия кардиограммы. Допускается снятие ЭКГ у новорождённых и грудных детей во время сна, либо после еды, когда малыш спокоен. Ребёнку постарше можно объяснить суть процедуры, поиграть «в доктора» дома, позитивно настроить малыша, рассказать о безболезненности манипуляции.
Следует заранее продумать одежду малыша так, чтобы в кабинете, где будет проводиться манипуляция, беспрепятственно оголить грудку, ручки и ножки. Ребенку не должно быть холодно, или слишком жарко. Температурный комфорт также важен для результатов исследования.
Подростки за 30 мин.-1 час до проведения ЭКГ должны исключить активные физические нагрузки, обильный прием пищи, курение. Если есть какие-то лекарственные препараты, которые принимает подросток, он должен сообщить об этом медперсоналу перед снятием ЭКГ.

Расшифровка ЭКГ, особенно у детей, нелегкая задача. Не стоит пытаться осуществить её самостоятельно, ведь кроме знаний многочисленных норм для каждого элемента сердечного цикла, нужно уметь соотносить эти нормы с возрастом, иметь представление о понятии условной нормы, а также уметь предвидеть возможные нарушения в деятельности сердца у детей на основании незначительных отклонений. Лучше доверить «чтение» кардиограммы профессионалам.

https://youtube.com/watch?v=HBZeBqpO1ws

Информативность ЭКГ у детей и подростков

ЭКГ – метод диагностики, позволяющий регистрировать изменения электрических потенциалов, возникающих в сердечной мышце.

ЭКГ расшифровка заключается в регистрации потенциалов действия, исходящих от кардиомиоцитов (сердечных клеток) на бумаге или плёнке с помощью специальных электродов. Все это «волшебство» мы видим в виде кривой и зубцов, описанных выше.

Сердце — это уникальный орган, который содержит в себе нервные волокна, имеет одну из самых сильных мышц в организме — миокард, и сокращается за всю жизнь, только вдумаетесь, 2,5 миллиарда раз.

Что такое отведения?

Стандартные отведения регистрируют разность потенциалов между конечностями. Их всего три и обозначаются римскими цифрами. Электроды кардиографа имеют разный цвет – красный, жёлтый, зелёный и крепятся на конечности.

Также есть такое понятие, как грудные отведения, которые фиксируют ту же разность потенциалов между электродами на грудной клетки (в виде присосок) и объединённым электродом от трёх конечностей. Грудных отведений 6.

Показания для направления ребенка на ЭКГ

Появление жалоб на : учащённое сердцебиение, как при физической нагрузке, так и в покое;
обмороки;
появление одышки в покое;
появление болей в области сердца;
частые респираторные заболевания, пневмонии, бронхиты;
отеки.

При посещении спортивных секций, занятиях плаванием.
При аускультации выслушиваются «патологические» шумы в сердце.
Перед любыми оперативными вмешательствами.

Направить на ЭКГ может не только врач-кардиолог, но и врач любой другой специальности.

Фото: https://pixabay.com/photos/doctor-patient-hospital-child-899037/

Подготовка к исследованию ЭКГ

Прежде всего, если мы говорим о ребёнке, то его необходимо морально подготовить к этой процедуре. Начинать нужно с того, что ребенку необходимо объяснить, что ему не будет больно, и он со всем справится.

Перед обследованием желательно хотя бы 2 часа ничего не есть, пить можно.

Во время обследования ребёнок должен быть спокойным, но это не у всех получается.

Чтобы ребёнок не боялся и не плакал во время ЭКГ, необходимо взять с собой любимую игрушку, поиграть с ним дома в доктора и пациента. Также желательно обследование проводить с мамой ребенка. Помните, если ребёнок будет максимально спокоен, то врач сможет получить наиболее достоверную информацию.

Если говорить о взрослых, то перед обследованием не нужно употреблять алкоголь хотя бы за сутки, кофеинсодержащие напитки. Курение исключить за два часа до обследования. Также лучше снять все украшения в виде цепочек, браслетов.

Для удобства следует надеть комфортную одежду, чтобы не было проблематично её снимать.

Основные правила записи ЭКГ

Съёмку ЭКГ производят в положении лёжа на спине после 15 минутного отдыха.
Электроды на конечностях прикрепляют на предплечья и голени плотно. С целью уменьшения электрического сопротивления кожи в местах прикрепления электродов на неё накладывают ткань, смоченную натрия хлоридом.
Электрокардиограф должен быть исправен и заземлён.
Помещение для исследования должно быть тёплым. ЭКГ лучше проводить на деревянном топчане.
Не допускаются сотовые телефоны и другие гаджеты в карманах одежды.
Грудные электроды прикрепляют на присосках.
Запись ЭКГ у детей проводится в тех же местах, что и у взрослых, но электроды немного меньше по размеру, зависят от возраста.

Если малыш не хочет лежать, то его допускается присаживать к маме на колени и снимать плёнку сидя.

5 тревожных показателей при расшифровке ЭКГ у детей
